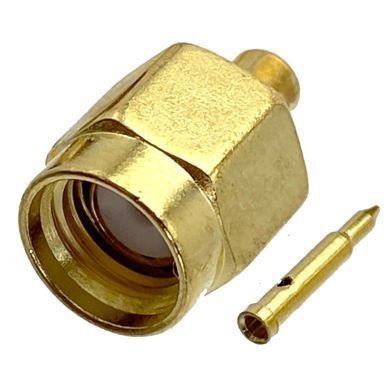

Роз'єм ВЧ SMA-JB2 Male для кабелю RG405 – стабільність та ефективність у високочастотних системах
Роз'єм SMA-JB2 Male призначений для підключення до напівжорсткого коаксіального кабелю RG405, забезпечуючи надійне та ефективне з'єднання для передачі високочастотних сигналів. Завдяки високій точності виготовлення, він відмінно підходить для використання в антенних системах, радіочастотних пристроях, телекомунікаційному обладнанні та вимірювальних приладах.
Основні переваги
✅ Стабільність сигналу та низькі втрати
Роз'єм забезпечує мінімальні втрати потужності та стабільну передачу сигналу завдяки якісним контактним матеріалам та прецизійній механічній обробці. Коефіцієнт стоячої хвилі напруги (VSWR) не перевищує 1,03 + 0,015 × f (ГГц), що гарантує ефективність роботи навіть на високих частотах.
✅ Сумісність із кабелем RG405
Конектор розрахований для підключення до коаксіального кабелю RG405, що забезпечує високу гнучкість у монтажі та механічну міцність з'єднання.
✅ Міцний корпус із латуні
Корпус роз'єму виготовлений з високоякісної латуні, що забезпечує стійкість до механічного впливу та довговічність. Додаткове нікелеве або золоте покриття захищає від корозії та покращує електропровідність.
✅ Висока потужність передачі
Роз'єм здатний передавати до 335 Вт при частоті 1 ГГц, що робить його придатним для потужних передавачів та систем зв’язку.
✅ Надійність та довговічність
Роз'єм витримує до 500 циклів підключення та відключення без значного погіршення характеристик. Гвинтове з'єднання SMA забезпечує міцну фіксацію, що унеможливлює випадкове роз'єднання під час експлуатації.
✅ Робота в складних умовах
Завдяки широкому температурному діапазону від -65 °C до +165 °C, роз'єм можна використовувати в різних середовищах, включаючи промислові та військові застосування.
Застосування
✔ Радіочастотні та мікрохвильові системи
✔ Бездротові комунікації (Wi-Fi, LTE, 5G)
✔ Антенно-фідерні тракти
✔ Вимірювальні прилади та лабораторне обладнання
✔ Супутниковий зв’язок та телекомунікації
Технічні характеристики
- Тип конектора: SMA-JB2 Male
- Сумісний кабель: RG405
- Імпеданс: 50 Ом
- Діапазон частот: до 18 ГГц
- Максимальна потужність передачі: до 335 Вт (на 1 ГГц)
- Матеріал корпусу: латунь із нікелевим або золотим покриттям
- Матеріал контактів: позолочена мідь
- Коефіцієнт стоячої хвилі напруги (VSWR): ≤1,03 + 0,015 × f (ГГц)
- Максимальна робоча напруга: 500 В (діюче значення)
- Механічна витривалість: ≥500 циклів підключення/відключення
- Температурний діапазон: -65 °C до +165 °C
Роз'єм SMA-JB2 Male для RG405 забезпечує високоякісне з'єднання та відмінні робочі характеристики, що робить його надійним вибором для професійних ВЧ-застосувань.
