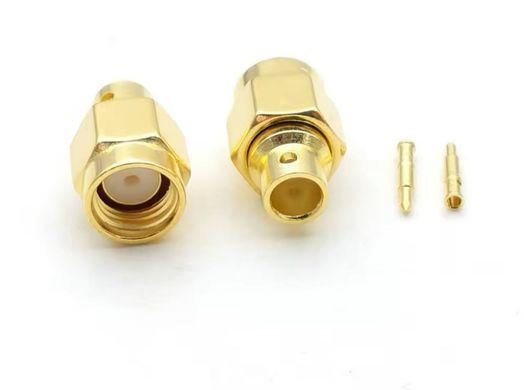

Розʼєм SMA-JB3 (male) для RG402 — надійне ВЧ-з'єднання для високочастотних рішень
Розʼєм SMA-JB3 типу male, призначений для роботи з коаксіальним кабелем RG402 (UT-085), є інженерно вивіреним компонентом для побудови точних, надійних та малошумних ВЧ-зʼєднань у діапазоні до 18 ГГц. Завдяки поєднанню класичної конструкції SMA зі стабільністю та жорсткістю кабелю типу RG402, цей конектор забезпечує відмінну електричну характеристику, точну імпедансну відповідність та зниження відбиттів сигналу.
У центрі конструкції — центральний контакт з берилієвої бронзи з високоякісним позолоченням, що гарантує стабільний контакт з мінімальними втратами навіть на високих частотах. Діелектрик із PTFE (тефлон) підтримує високу електричну ізоляцію та температурну стабільність, що критично для роботи в промислових та польових умовах.
Корпус виготовлено з нікельованої латуні, що забезпечує одночасно механічну міцність, ефективне екранування та захист від корозії. Завдяки форм-фактору, розʼєм зручно монтується на напівжорсткий кабель RG402 — відомий у ВЧ-галузі завдяки стабільним електричним параметрам та стійкості до вигинів. Паяння центрального провідника і надійне обтиснення зовнішньої оболонки гарантують довговічність навіть в умовах вібрацій чи перепадів температур.
Підтримка частот до 18 ГГц (з можливістю роботи до 26.5 ГГц у покращених версіях) відкриває широкі можливості для застосування у мікрохвильових схемах, РЧ-тестуванні, Wi-Fi обладнанні, 4G/5G рішеннях, супутниковому зв’язку та радіоелектроніці. Імпеданс 50 Ом гарантує сумісність із більшістю професійних RF-систем без необхідності узгоджуючих пристроїв.
Завдяки високій межі допустимої постійної потужності до 500 Вт (на частоті 1 ГГц), розʼєм здатен використовуватись у передавальних трактах середньої потужності. При цьому КСХ не перевищує 1.22 у широкому діапазоні частот, що дозволяє зберігати стабільність сигналу в антенних і фідерних трактах.
Просте різьбове з’єднання забезпечує механічно надійне та повторно використовуване з'єднання, розраховане на понад 500 циклів. Температурна стійкість від –55 до +165 °C дозволяє використовувати компонент у найсуворіших умовах, включаючи військові та аерокосмічні системи.
Цей тип розʼєму широко використовується у високоточному вимірювальному обладнанні, рефлектометрах, генераторах сигналів, антенних комутаторах та у всіх тих випадках, коли потрібен стабільний та чистий ВЧ-сигнал без паразитних спотворень.
