Атенюатор N-type 10 дБ, 2 Вт, 50 Ом, DC–3 ГГц, N Male / N Female — це фіксований коаксіальний RF-атенюатор для зниження рівня сигналу в радіочастотних трактах без зміни хвильового опору. Він використовується там, де потрібно ослабити сигнал на 10 дБ, захистити вимірювальне обладнання, зменшити перевантаження входу приймача або коректно узгодити рівень сигналу в системі з роз’ємами N-type.
Модель має опір 50 Ом, розрахована на потужність до 2 Вт та працює в діапазоні DC–3 ГГц, що робить її придатною для багатьох задач у сфері 4G LTE, Wi-Fi, RF-вимірювань, антенних систем, генераторів сигналу, аналізаторів, приймачів та лабораторного радіообладнання. Конструкція N Male / N Female дозволяє швидко вбудувати атенюатор у лінію без додаткових перехідників у багатьох типових схемах підключення.
Для чого потрібен атенюатор 10 дБ
У радіочастотних системах занадто сильний сигнал не завжди є перевагою. У ряді випадків надлишковий рівень сигналу призводить до:
- перевантаження входу приймача;
- некоректної роботи вимірювального обладнання;
- появи спотворень;
- помилок під час тестування;
- нестабільних результатів вимірювань.
Саме для цього і застосовується фіксований атенюатор 10 дБ. Він зменшує потужність сигналу до контрольованого рівня, не змінюючи при цьому номінальний імпеданс тракту 50 Ом. Це важливо для коректної роботи RF-систем, де невірне узгодження може дати додаткові втрати, відбиття сигналу та погіршення результату.
Де використовується N-type атенюатор 10 дБ
Цей коаксіальний атенюатор може застосовуватись у таких задачах:
RF та лабораторні вимірювання
Підходить для підключення між генератором сигналу, аналізатором спектра, вимірювачем, тестовим стендом або іншим радіочастотним обладнанням, коли потрібно знизити рівень сигналу на фіксовану величину.
4G LTE та бездротові системи
Може використовуватись у 4G/LTE трактах і суміжних радіосистемах для тестових підключень, перевірки роботи обладнання, зменшення рівня сигналу на вході пристрою або побудови вимірювальних схем.
Налаштування антенних трактів
Актуально для стендових перевірок, тестування кабельних збірок, RF-модулів, репітерних вузлів, антенних ліній та різних компонентів з роз’ємами N-type.
Захист чутливого входу обладнання
Якщо рівень сигналу на виході джерела вищий, ніж бажано для входу приймача або вимірювального приладу, атенюатор допомагає знизити його до безпечнішого значення.

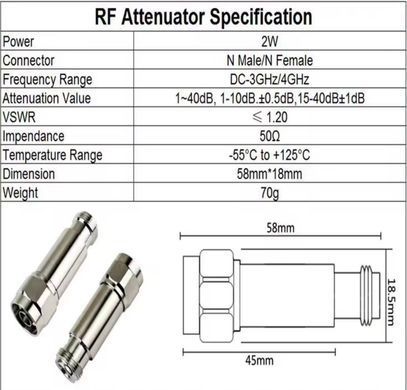

Основні характеристики
- Тип виробу: фіксований RF-атенюатор
- Ослаблення: 10 дБ
- Хвильовий опір: 50 Ом
- Максимальна потужність: 2 Вт
- Робочий частотний діапазон: DC–3 ГГц
- Тип роз’ємів: N Male / N Female
- КСХ (SWR): ≤ 1.20
- Робоча температура: від -55 °C до +125 °C

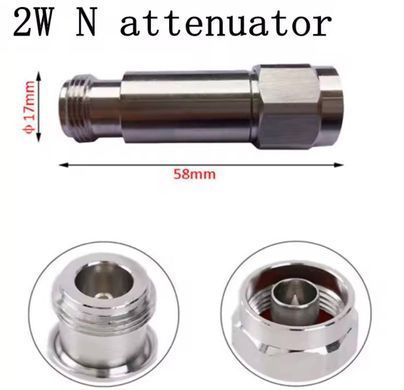

- Орієнтовний розмір: близько 58 × 18 мм
Що означає ослаблення 10 дБ на практиці
Позначення 10 дБ означає, що атенюатор суттєво знижує рівень сигналу. У практичних RF-системах це стандартне та часто затребуване значення ослаблення, яке дозволяє:
- прибрати надлишковий рівень;
- зробити тест більш контрольованим;
- зменшити ризик перевантаження входу;
- отримати більш передбачувану поведінку тракту.
Такий формат особливо корисний у вимірювальних і лабораторних сценаріях, де важливе не “максимум сигналу”, а коректний рівень сигналу.
Переваги цієї моделі
Стандартний опір 50 Ом
Це базовий стандарт для більшості RF-систем, телеком-обладнання, антенних трактів і вимірювальних приладів. Завдяки цьому атенюатор добре інтегрується в типові радіочастотні ланцюги.
Зручне виконання N Male / N Female
Популярний формат підключення для професійного та напівпрофесійного RF-обладнання. Дає змогу швидко включити атенюатор у лінію без складних схем монтажу.
Потужність до 2 Вт
Підходить для широкого спектра задач, де потрібне ослаблення сигналу в малопотужних і середньопотужних радіочастотних трактах.
Робота до 3 ГГц
Це дозволяє використовувати атенюатор у багатьох системах зв’язку та тестових стендах, де потрібна робота в діапазонах нижче 3 ГГц.
Компактний металевий корпус
Міцна конструкція зручна для щоденного використання, тестових робіт, лабораторій, сервісних задач та монтажних перевірок.
Коли цей атенюатор підходить
Ця модель підійде, якщо вам потрібно:
- ослабити RF-сигнал на 10 дБ;
- зберегти опір 50 Ом у тракті;
- підключити атенюатор через N-type;
- працювати з сигналами в діапазоні до 3 ГГц;
- використовувати компонент у тестовому, лабораторному або практичному радіочастотному середовищі.
Коли варто врахувати обмеження
Цей атенюатор не є універсальним рішенням для всіх задач. Перед покупкою потрібно врахувати:
- Ослаблення фіксоване — 10 дБ. Якщо потрібне інше значення, слід обирати іншу модель.
- Максимальна потужність — 2 Вт. Для вищих навантажень потрібен атенюатор іншого класу.
- Опір — 50 Ом. Для систем 75 Ом цей варіант не підходить.
- Роз’єми — N Male / N Female. Перед замовленням потрібно перевірити сумісність зі своїм обладнанням.
- Робочий діапазон — до 3 ГГц. Для вищих частот потрібне окреме рішення з підтвердженими характеристиками.
Чому варто купити на 5G.IN.UA
В інтернет-магазині 5G.IN.UA ви можете купити атенюатор N-type 10 дБ, 2 Вт, 50 Ом, DC–3 ГГц, N Male / N Female для практичних RF-задач, вимірювань, налаштування радіочастотних трактів і роботи з телеком-обладнанням. Це технічний компонент для тих випадків, де потрібно не “посилити сигнал”, а правильно зменшити його рівень і зберегти коректну роботу тракту.
Якщо вам потрібен N-type атенюатор 10 дБ 50 Ом, модель для RF-вимірювань, 4G/LTE тестів, лабораторного стенду або радіочастотного обладнання, цей варіант є практичним і зрозумілим рішенням для типових задач.
